100146 Tenuta Standard – M/M SMS

100146 Tenuta Standard – M/M SMS

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: SMS maschio/maschio
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da DN20 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

DNSMSRdLICHØMPNKgCODICE AISI 304LCODICE AISI 316L
20(Reduced) 2540 x 1/6"1182111060421001,06-100146 62410
25(Reduced) 2540 x 1/6"124211606552641,55-100146 62610
403860 x 1/6"144211908073643,04-100146 63410
505170 x 1/6"156221909088404,54-100146 63810
656385 x 1/6"17225220110113407.66-100146 64410 3D
65(Reduced) 7698 x 1/6"17225235110113407,66-100146 64510
807698 x 1/6"194302851301354010,8100146 44810 100146 64810
100104125 x 1/4"206313101501672517,26100146 45410 100146 65410
100101132 x 1/6"206313101501672517,26100146 45510 100146 65510

*PASSAGGIO RIDOTTO

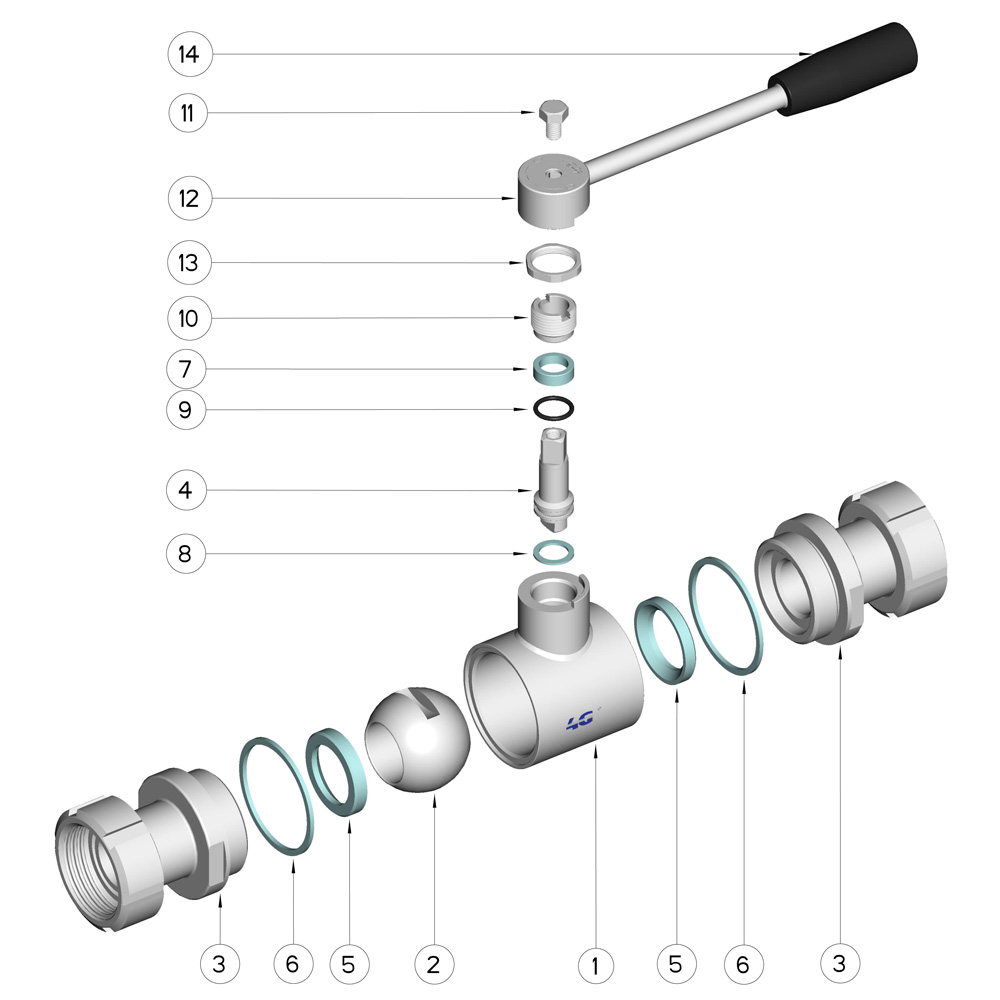

Pos.DenominazioneP.ziMat.
1Corpo1AISI (304L) 316L
2Sfera1AISI (304L) 316L
3Manicotti2AISI (304L) 316L
4Perno1AISI (304L) 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1DUROPLAST (PF)
15Girella2AISI 304L
