100142_Tenuta Standard_Saldare di Testa (B.W.) secondo DIN 11850

100142_Tenuta Standard_Saldare di Testa (B.W.) secondo DIN 11850

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: a Saldare di Testa (B.W.) secondo DIN 11850
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato

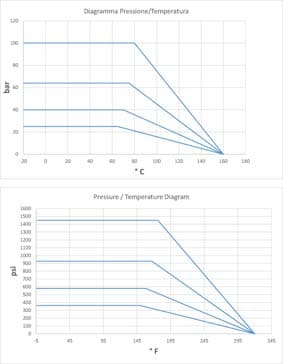

Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

DNLCHØ NMØA x BPNKgCOD. AISI 316L
108811055301613 x 1,5100--100142 6B110 3D
159211055351619 x 1,51000,50100142 6B810 3D
2010211060421823 x 1,51000,64100142 6C510 3D
2510616070521929 x 1,5641,08100142 6F510 3D
3211216080321935 x 1,564--100142 6J510 3D
4012619095731941 x 1,5642,30100142 6K910
50136190100881953 x 1,5403,34100142 6N910 3D
651542201101132170 x 2406,02100142 6S610
801842851301352785 x 2408,585100142 6W410
10019031015016727104 x 22513,08100142 6X810

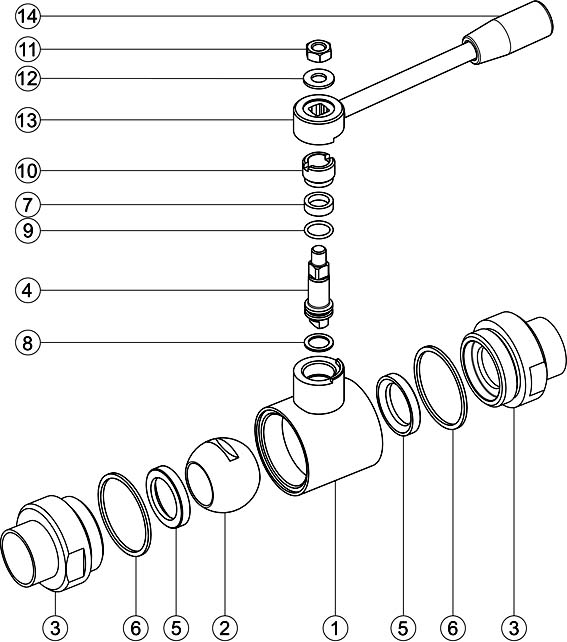

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1Resina
