100131 Tenuta Standard – GAROLLA

Valvola a sfera 2 vie 100131 tenuta standard – GAROLLA

100131 Tenuta Standard – GAROLLA

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: GAROLLA
Passaggio: Totale e ridotto
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da DN32 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

GAROLLADNLØ AØ BCHØ PPNKgCODICE AISI 304LCODICE AISI 316L
40(Reduced) 3211265481607060641,75-100131 63210
404012665481908073642,70-100131 63410
50(Reduced) 4012675561908073402.90-100131 63610
505013675561909088403,60-100131 63810
60(Reduced) 5013687661909088403,75-100131 63910
70651549776220110113406,10-100131 64410
808018410986285130135409,40100131 44810 100131 64810
1001001901291063101501672514,00100131 45410 100131 65410
120(Reduced) 1002021581293101501672515,00100131 45510 100131 65510

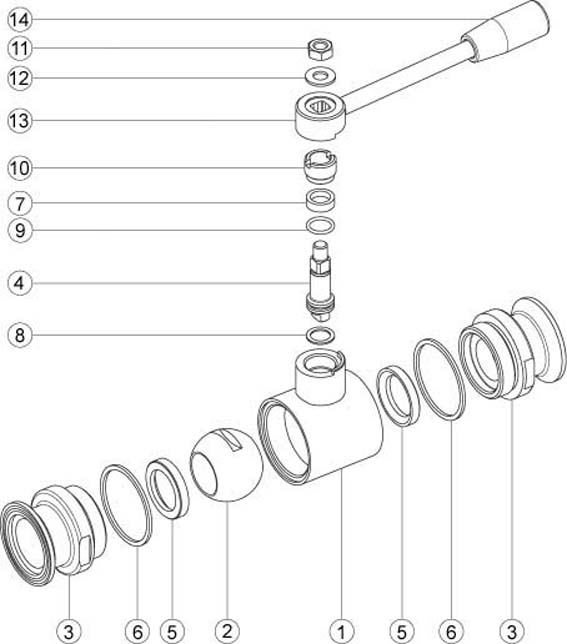

POSIZIONEDENOMINAZIONEPEZZIMATERIALE
1Corpo1AISI (304L) 316L
2Sfera1AISI (304L) 316L
3Manicotti2AISI (304L) 316L
4Perno1AISI (304L) 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1DUROPLAST (PF)
