100168 REIHE A
Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: ASEPTIK normati-va DIN 11864-3 REIHE A, BKS + NKS Form A.
Per TUBO in accordo con normativa DIN 11866-A
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da DN 10 a DN 100
Guarnizioni di tenuta: P.T.F.E. vergine
Temperatura di esercizio: -20°C +160°C
Finitura esterna: Lucida
A richiesta:
• Guarnizioni di tenuta in:
PTFE caricato vetro
PTFE caricato carbografite
Polietilene ad alta densità

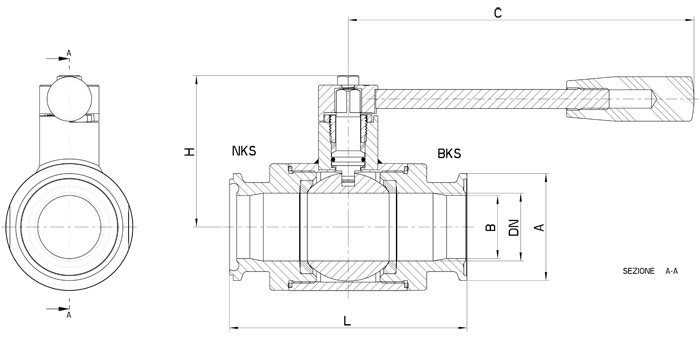

| DN | BKS + NKS - Form A | L | Ø A | Ø B | C | H | PN | Kg | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 10 | Ø 34 | 88 | 34 | 10 | 110 | 50 | 100 | 100168 61410 | |
| 15 | Ø 34 | 92 | 34 | 16 | 110 | 55 | 100 | 100168 61910 | |
| 20 | Ø 50,5 | 102 | 50,5 | 20 | 110 | 58 | 100 | 100168 62010 | |
| 25 | Ø 50,4 | 106 | 50,5 | 26 | 160 | 65 | 64 | 100168 62810 | |
| 32 | Ø 50,4 | 112 | 50,5 | 32 | 160 | 74 | 64 | 100168 63010 | |
| 40 | Ø 64 | 126 | 64 | 38 | 190 | 92 | 64 | 100168 63510 | |
| 50 | Ø 77,5 | 136 | 77,5 | 50 | 190 | 110 | 40 | 100168 64010 | |
| 65 | Ø 91 | 154 | 91 | 66 | 220 | 115 | 40 | 100168 64610 | |
| 80 | Ø 106 | 184 | 106 | 81 | 285 | 130 | 40 | 100168 64910 | |
| 100 | Ø 130 | 190 | 130 | 100 | 310 | 150 | 25 | 100168 65610 |
| Pos. | Denomin. | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Rondella | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
