100168 REIHE B
Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: ASEPTIK normati-va DIN 11864-3 REIHE B, BKS + NKS Form A.
Per TUBO in accordo con normativa DIN 11866-B
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da DN 10 a DN 80
Guarnizioni di tenuta: P.T.F.E. vergine
Temperatura di esercizio: -20°C +160°C
Finitura esterna: Lucida
A richiesta:
• Guarnizioni di tenuta in:
PTFE caricato vetro
PTFE caricato carbografite
Polietilene ad alta densità

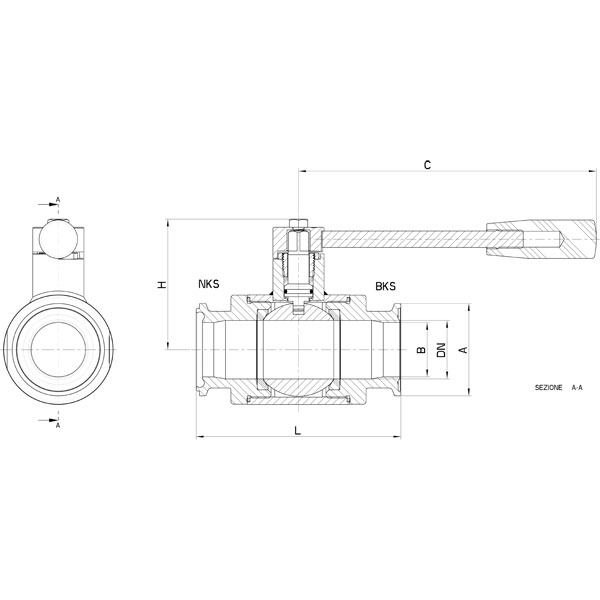

| OD | DN | BKS + NKS - Form A | L | Ø A | Ø B | C | H | PN | Kg | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|
| 13,5 | 10 | Ø 34 | 88 | 34 | 10,3 | 110 | 50 | 100 | 100168 61110 | |
| 17,2 | 15 | Ø 34 | 92 | 34 | 14 | 110 | 55 | 100 | 100168 61710 | |
| 21,3 | 20 | Ø 34 | 102 | 34 | 18,1 | 110 | 58 | 100 | 100168 62310 | |
| 26,9 | 25 | Ø 50,4 | 106 | 50,5 | 23,7 | 160 | 65 | 64 | 100168 62510 | |
| 33,7 | 25 | Ø 50,4 | 106 | 50,5 | 29,7 | 160 | 65 | 64 | 100168 62710 | |
| 33,7 | 32 | Ø 50,4 | 112 | 50,5 | 29,7 | 160 | 74 | 64 | 100168 63110 | |
| 42,4 | 40 | Ø 64 | 126 | 64 | 38,4 | 190 | 92 | 64 | 100168 63310 | |
| 48,3 | 40 | Ø 64 | 126 | 64 | 44,3 | 190 | 92 | 64 | 100168 63710 | |
| 60,3 | 50 | Ø 91 | 136 | 91 | 56,3 | 190 | 110 | 40 | 100168 64110 | |
| 76,1 | 65 | Ø 106 | 154 | 106 | 72,1 | 220 | 115 | 40 | 100168 64710 | |
| 88,9 | 80 | Ø 119 | 184 | 119 | 84,3 | 285 | 130 | 40 | 100168 65110 |

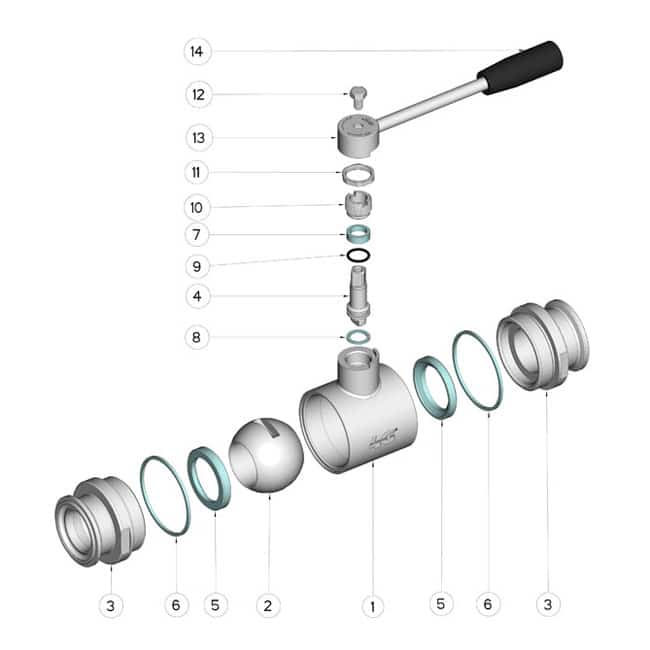

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 304L |
| 12 | Vite | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | Resina |
