100168 ASEPTIK NORMATIVA DIN 11864-3 REIHE C_BKS + NKS FORM A
Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: ASEPTIK normativa DIN 11864-3 REIHE C, BKS + NKS Form A.
Per TUBO in accordo con normativa DIN 11866-C
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

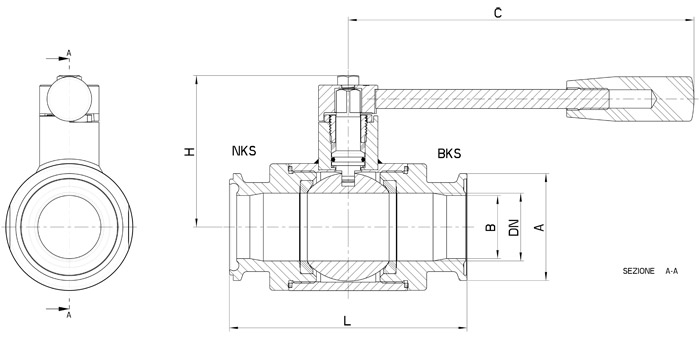

| INCH. | DN | BKS + NKS - Form A | L | Ø A | Ø B | C | H | Ø P | PN | Kg | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 10 | Ø 34 | 88 | 34 | 9,4 | 110 | 50 | 30 | 100 | - | 100168 61210 |
| 3/4" | 15 | Ø 34 | 92 | 34 | 15 | 110 | 55 | 35 | 100 | - | 100168 61810 |
| 1" | 20 | Ø 50,5 | 102 | 50,5 | 22,1 | 110 | 58 | 42 | 100 | - | 100168 62410 |
| 1" | 25 | Ø 50,5 | 106 | 50,5 | 22,1 | 160 | 65 | 52 | 64 | - | 100168 62610 |
| 1" 1/2 | 32 | Ø 64 | 112 | 64 | 34,8 | 160 | 74 | 60 | 64 | - | 100168 63210 |
| 1" 1/2 | 40 | Ø 64 | 126 | 64 | 34,8 | 190 | 92 | 73 | 64 | - | 100168 63410 |
| 2" | 40 | Ø 77,5 | 126 | 77,5 | 47,5 | 190 | 92 | 73 | 40 | - | 100168 63610 |
| 2" | 50 | Ø 77,5 | 136 | 77,5 | 47,5 | 190 | 110 | 89 | 40 | - | 100168 63810 |
| 2" 1/2 | 50 | Ø 91 | 136 | 91 | 60,2 | 190 | 110 | 89 | 40 | - | 100168 64210 |
| 2" 1/2 | 65 | Ø 91 | 154 | 91 | 60,2 | 220 | 115 | 113 | 40 | - | 100168 64410 |
| 3" | 65 | Ø 106 | 154 | 106 | 72,9 | 220 | 115 | 113 | 40 | - | 100168 64510 |
| 3" | 80 | Ø 106 | 184 | 106 | 72,9 | 285 | 130 | 135 | 40 | - | 100168 64810 |
| 4" | 100 | Ø 130 | 190 | 130 | 97,4 | 310 | 150 | 167 | 25 | - | 100168 65410 |

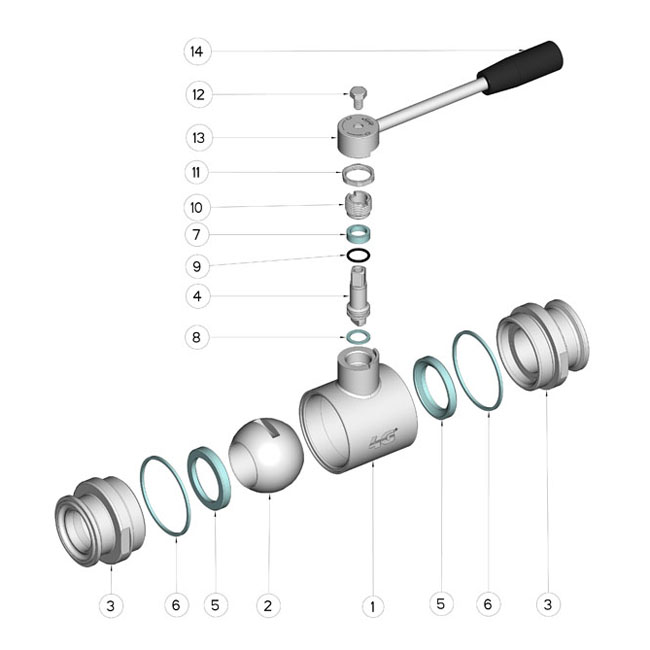

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 304L |
| 12 | Vite | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
