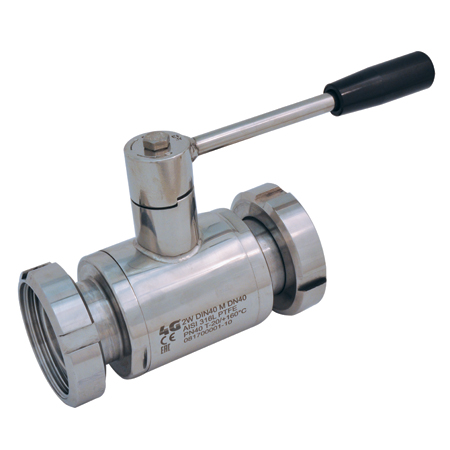

100127 Tenuta Standard – M/M DIN 11851
Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: DIN 11851 maschio/maschio
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

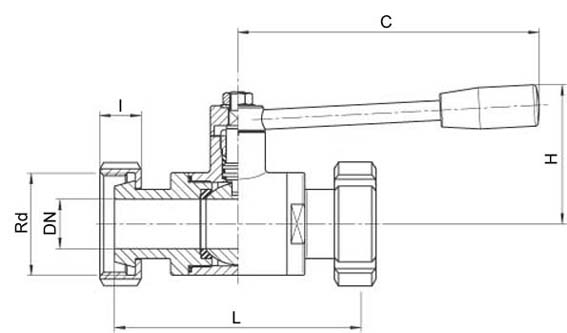

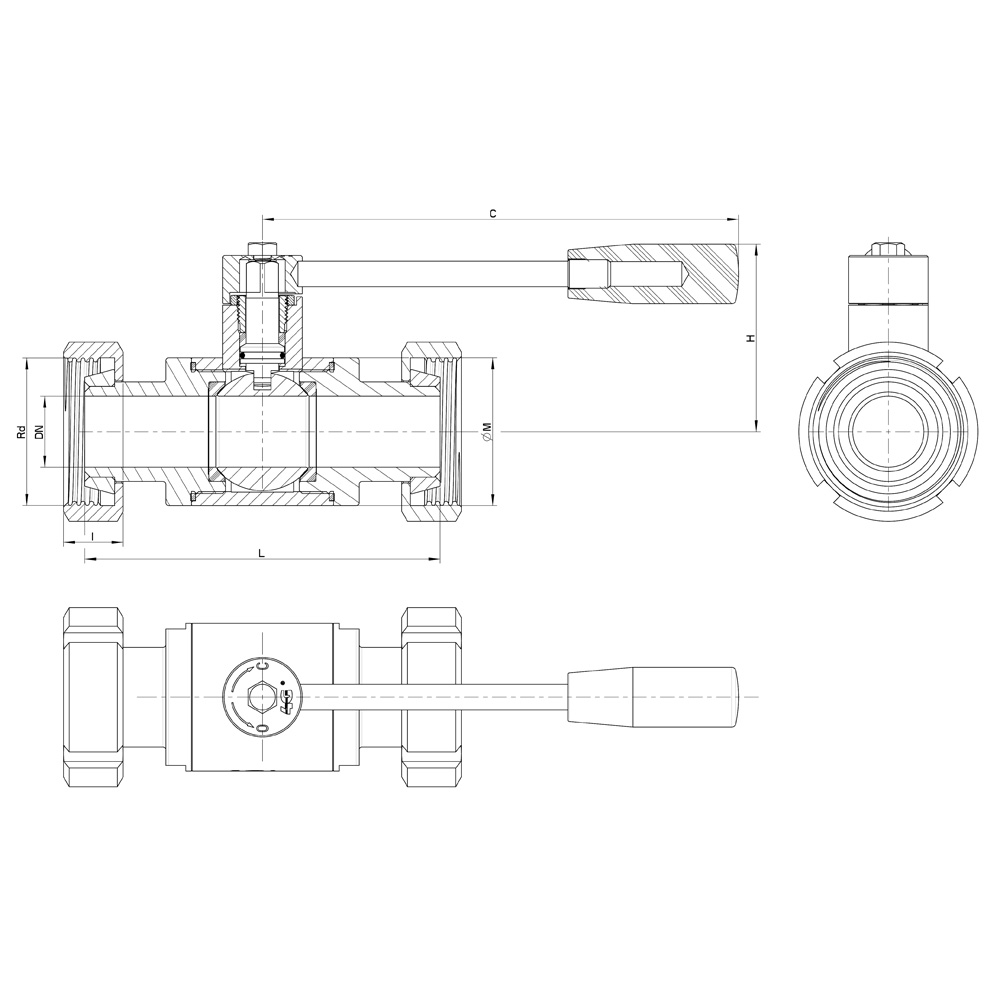

| DN | Rd | L | C | H | Ø P | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 28 x 1/8" | 100 | 110 | 50 | 30 | 100 | 0,60 | - | 100127 60810 |
| 15 | 34 x 1/8" | 104 | 110 | 55 | 35 | 100 | 0,74 | - | 100127 61410 |
| 20 | 44 x 1/6" | 118 | 110 | 60 | 42 | 100 | 1,06 | - | 100127 62010 |
| 25 | 52 x 1/6" | 124 | 160 | 65 | 52 | 64 | 1,55 | - | 100127 62610 3D |
| 32 | 58 x 1/6" | 130 | 160 | 70 | 60 | 64 | 2,02 | - | 100127 63010 3D |
| 40 | 65 x 1/6" | 144 | 190 | 80 | 73 | 64 | 3,04 | - | 100127 63410 3D |
| 50 | 78 x 1/6" | 156 | 190 | 90 | 88 | 40 | 4,54 | - | 100127 63810 3D |
| 65 | 95 x 1/6" | 172 | 220 | 110 | 113 | 40 | 7.66 | - | 100127 64410 |
| 80 | 110 x 1/4" | 194 | 285 | 130 | 135 | 40 | 10,8 | 100127 44810 | 100127 64810 |
| 100 | 130 x 1/4" | 206 | 310 | 150 | 167 | 25 | 17,26 | 100127 45410 | 100127 65410 3D |

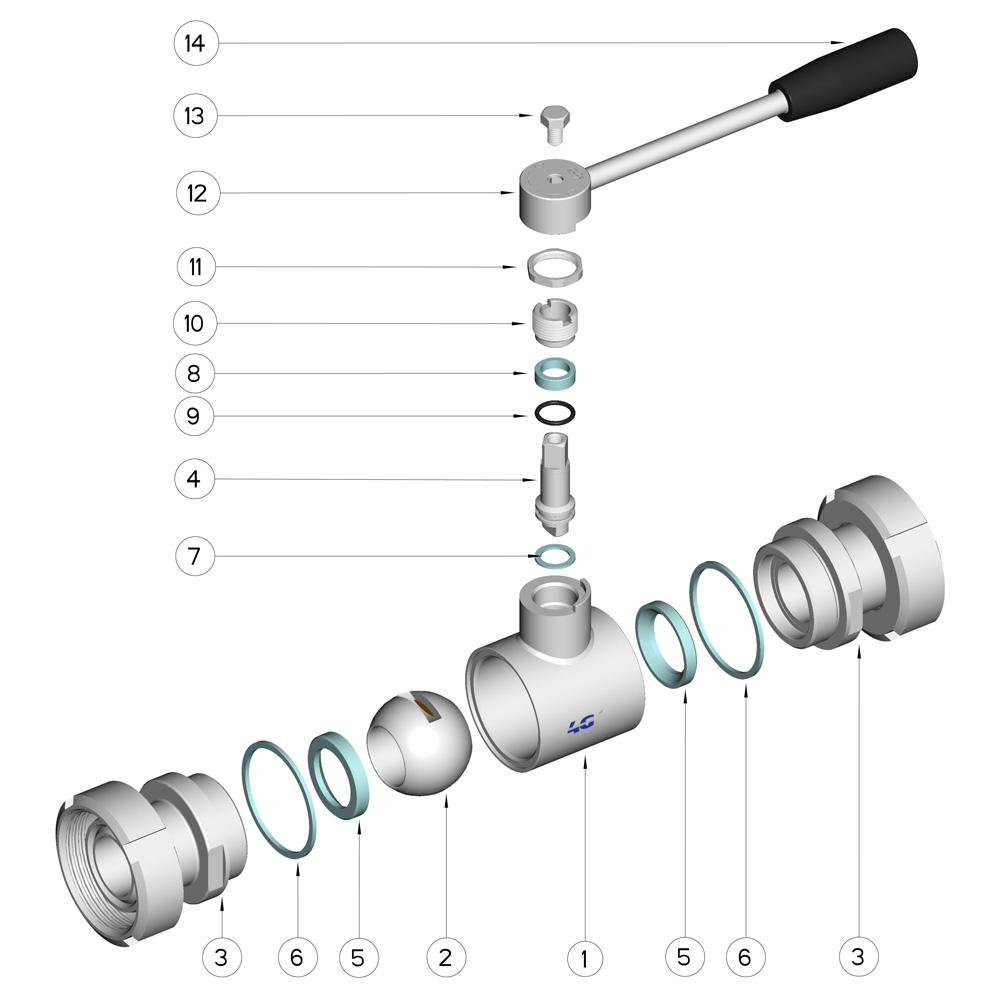

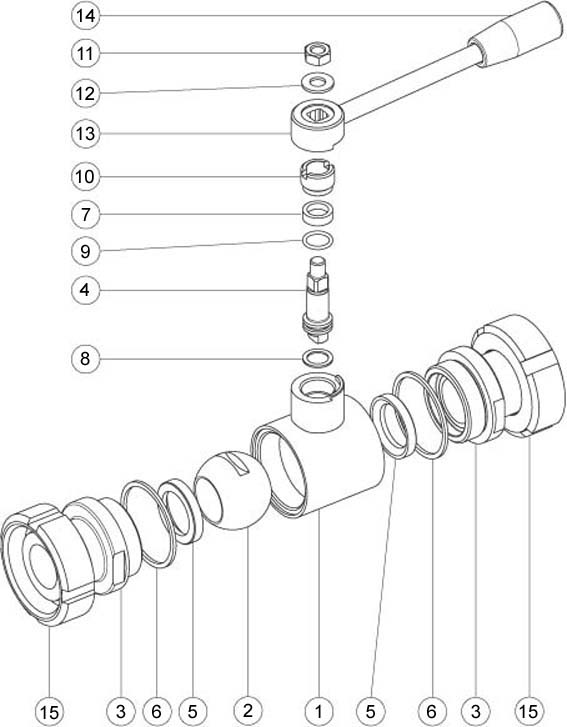

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 304L |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
