100126 Tenuta Standard – F/M DIN 11851

100126 Tenuta Standard – F/M DIN 11851

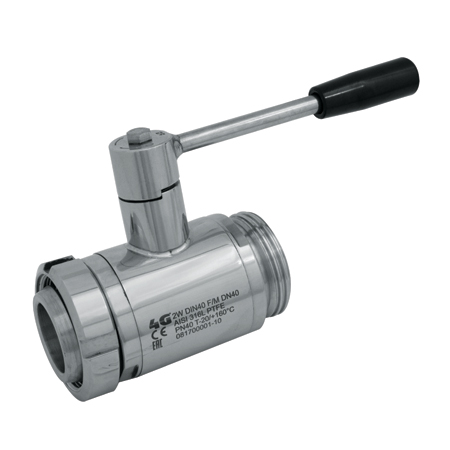

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: DIN 11851 femmina/maschio
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX II 2 G-D T4 zona 1-21
M.O.C.A. CE 1935/2004
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

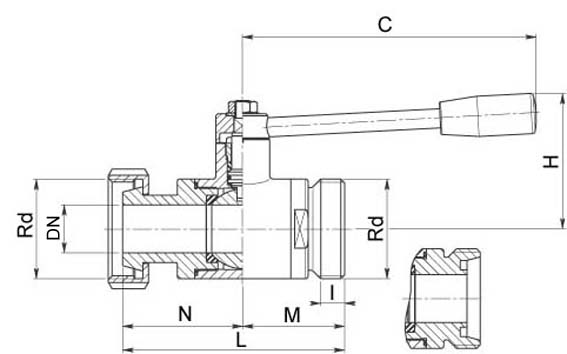

DNRdLMNICHØMPNKgCODICE AISI 304LCODICE AISI 316L
1028 x 1/8"94445012110501000,50-100126 60810 3D
1534 x 1/8"98465212110551000,65-100126 61410 3D
2044 x 1/6"110515914110601000,91-100126 62010 3D
2552 x 1/6"11553621416065641,41-100126 62610 3D
3258 x 1/6"12156651416070641,75-100126 63010 3D
4065 x 1/6"13563721419080642,78-100126 63410 3D
5078 x 1/6"14668781419090404,03-100126 63810 3D
6595 x 1/6"163778616220110406,80-100126 64410 3D
80110 x 1/4"1899297202851304010,00100126 44810 100126 64810 3D
100130 x 1/4"19895103203101502514,17100126 45410 100126 65410 3D

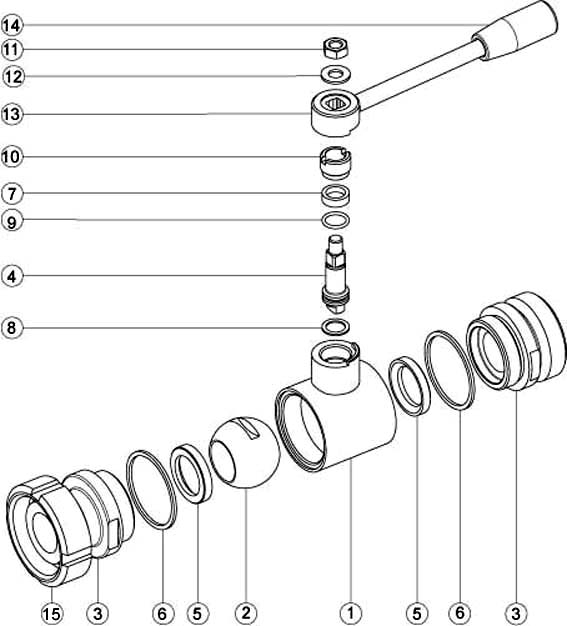

Pos.DenominazioneP.ziMat.
1Corpo1AISI 304L - 316L
2Sfera1AISI 304L - 316L
3Manicotti2AISI 304L - 316L
4Perno1AISI 304L - 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1Resina
15Girella1AISI 304L
