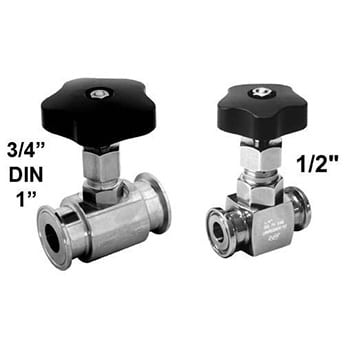

658030 RUBINETTO A SPILLO CLAMP
Rubinetto a SPILLO
Organo di comando: Volantino
Attacco: CLAMP normativa DIN 32676 TAB.4 REIHE C e TAB.2 REIHE A
Materiale: Aisi 316L (1.4404)
Misure: da 1/2” a 1″
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004

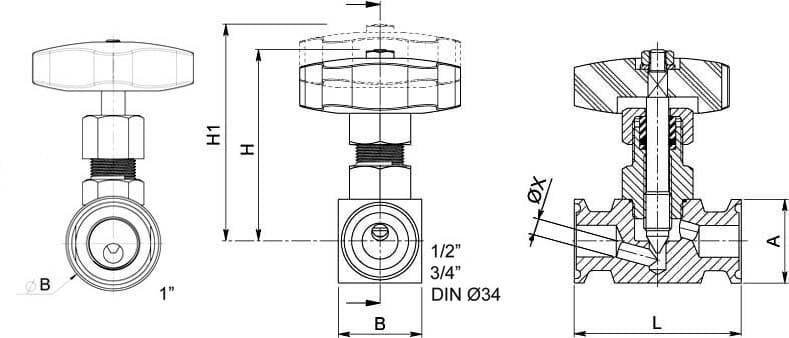

| CLAMP | Ø A | L | B | H | H 1 | Ø X | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 25 | 52 | □ 25 | 70 | 78 | 5 | 160 | 0,300 | 658030 61100 3D |
| 3/4" | 25 | 70 | Ø 35 | 67 | 80 | 6 | 100 | 0,430 | 658030 61500 3D |
| DIN Ø34 | 34 | 70 | Ø 35 | 67 | 80 | 6 | 100 | 0,478 | 658030 61900 3D |
| 1" | 50.5 | 90 | Ø 52 | 104 | 119 | 10 | 100 | 1.230 | 658030 62300 3D |

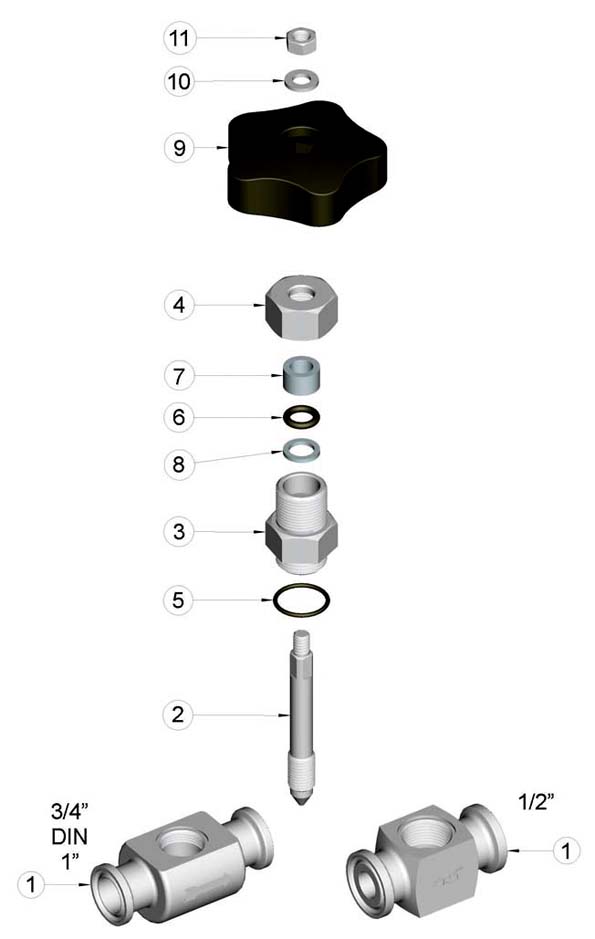

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Spillo | 1 | AISI 316L |
| 3 | Vitone | 1 | AISI 316L |
| 4 | Dado premistoppa | 1 | AISI 316L |
| 5 | OR | 1 | FKM |
| 6 | OR | 1 | FKM |
| 7 | Guarnizione | 1 | PTFE Caricato Vetro/With glass |
| 8 | Guarnizione | 1 | PTFE |
| 9 | Volantino | 1 | Duroplast |
| 10 | Rondella | 1 | AISI 304L |
| 11 | Dado | 1 | AISI 304L |
