1001BA
Válvula de bola de DOS vías
Organo de mando: Palanca de acero inoxidable
Conexión: ISO 228 rosca hembra/soldadura a tope
Paso: Total
Material: Aisi 316L (1.4404)
Tamaños: de 1/4″ a 4″
Sellos de junta: P.T.F.E. Virgen Modificado
Temperatura de funcionamiento: -20°C+170°C
Acabado externo: Brillante
A pedido:
Sistema antiestático ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Sellos de junta en:
PTFE cargado vidrio -20°C+170°C
PTFE cargado carbografito -20°C+180°C
PTFE cargado inox -20°C+200°C
UHMW Polietileno alta densidad -20°C+80°C

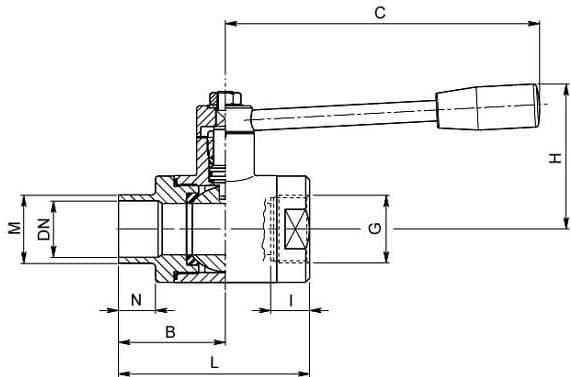

| G | DN | L | B | I | N | M x Sp. | C | H | PN | Kg | CÓDIGO AISI 316 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 9 | 69 | 43 | 13 | 16 | - | 110 | 50 | 64 | -- | 1001BA |
| 3/8" | 10 | 69 | 43 | 13 | 16 | - | 110 | 50 | 64 | -- | 1001BA |
| 1/2" | 15 | 77 | 46 | 15 | 16 | 21,3 x 1,6 | 110 | 55 | 64 | -- | 1001BA 6C210 |
| 3/4" | 20 | 87 | 51 | 17 | 18 | 26,9 x 1,6 | 110 | 60 | 64 | -- | 1001BA 6E410 |
| 1" | 25 | 94 | 53 | 19 | 19 | 33,7 x 2 | 160 | 65 | 40 | -- | 1001BA 6H310 |
| 1"1/4 | 32 | 104 | 58 | 19 | 19 | 42,4 x 2 | 160 | 70 | 40 | -- | 1001BA 6L210 |
| 1"1/2 | 40 | 115 | 63 | 20 | 19 | 48,3 x 2 | 190 | 80 | 40 | -- | 1001BA 6M210 |
| 2" | 50 | 126 | 68 | 20 | 19 | 60,3 x 2 | 190 | 90 | 25 | -- | 1001BA 6Q910 |
| 2"1/2 | 65 | 141 | 77 | 20 | 21 | 76,1 x 2 | 220 | 110 | 25 | -- | 1001BA 6U610 |
| 3" | 80 | 167 | 92 | 24 | 27 | 88,9 x 2 | 285 | 130 | 25 | -- | 1001BA 6W910 |
| 4" | 100 | 183 | 95 | 26 | 27 | - | 310 | 150 | 25 | -- | 1001BA |
| POSICIÓN | DENOMINACIÓN | PIEZAS | MATERIAL |
|---|---|---|---|
| 1 | Cuerpo | 1 | AISI 316L |
| 2 | Bola | 1 | AISI 316L |
| 3 | Mangas | 2 | AISI 316L |
| 4 | Alfiler | 1 | AISI 316L |
| 5 | Sello bola | 2 | PTFE |
| 6 | Sello mangas | 2 | PTFE |
| 7 | Sello alfiler | 1 | PTFE |
| 8 | Sello alfiler | 1 | PTFE |
| 9 | OR de junta alfier | 1 | FKM |
| 10 | Anillo de registro | 1 | AISI 304L (303) |
| 11 | Tuerca | 1 | AISI 304L |
| 12 | Arandela | 1 | AISI 304L |
| 13 | Palanca | 1 | AISI 304L |
| 14 | Mango | 1 | Resina |
